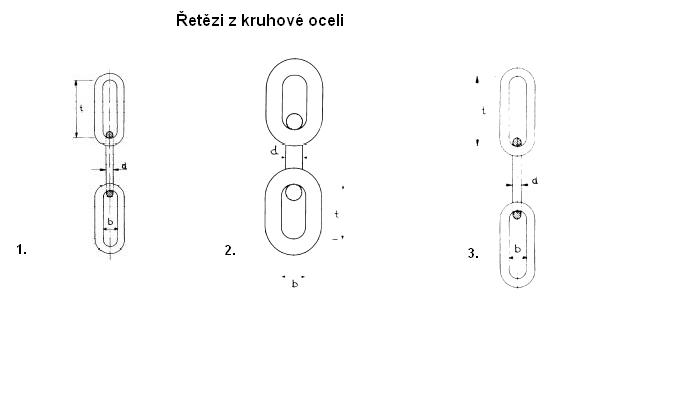

řetězy z kruhové oceli

1. Řetěz z kruhové oceli

- DIN 763, prozkoušen, s dlouhými články, pozinkován
- řetězy podle této normy nesmějí být používány jako prostředky k převzetí zátěže, vázací
nebo nosné prostředky ve smyslu DIN 15005 ve spojení se zvedacími zařízeními

kat. číslo šířka d x rozteč t v mm vnitřní šířka b v mm nosnost v kg síla lomu v kN hmotnost v kg
763.04 4 x 32 7,2 100 6,3 0,27
763.05 5 x 35 9 160 10 0,43
763.06 6 x 42 10,8 20 12,5 0,63
763.07 7 x 49 12,6 300 19 0,86
763.08 8 x 52 14,4 400 25 1,10
763.10 10 x 65 18 630 40 1,75
763.13 13 x 82 23,4 1000 63 2,95
763.16 16 x 80 28,8 1600 100 4,45

Tolerance: pro rozteč t = ± 3 %, jmen.tloušťka d = ± 3 %; vnitřní šířka = min. 1,8 x d; Další velikosti na přání.

2. Řetěz z kruhové oceli

- DIN 766, jakostní třída 3, kalibrovaný, pozinkovaný
- řetězy podle této normy se používají v celé oblasti techniky, avšak ne pro motorem
poháněná zvedacím zařízením a pro vázací řetězy



kat. číslo šířka d x rozteč t v mm vnitřní šířka b v mm nosnost v kg síla lomu v kN hmotnost v kg
766.04 4 x 16 4,8 200 8 0,32
766.05 5 x 18,5 6,0 320 12,5 0,5
766.06 6 x 18,5 7,2 400 16 0,8
766.07 7 x 22 8,4 630 25 1,1
766.08 8 x 24 9,6 800 32 1,4
766.10 10 x 28 12,0 1250 50 2,3
766.13 13 x 36 15,6 2000 80 3,9
766.16 16 x 45 19,2 3200 125 5,8


Tolerance: für d = ± 4 %; vnitřní šířka = min. 1,2 x d;
Další velikosti na požádání.

3. Řetěz z kruhové oceli

- DIN 5685, s dlouhými články, pozinkován
- řetěz pro všechny příklady použití, tyto řetězy jsou bez zaručených pevnostních vlastností
a nesmějí být používány jako prostředy k převzetí zátěže, vázací nebo nosné prostředky.

Kat. číslo šířka d x rozteč t v mm vnitřní šířka b v mm max. zatížení v kg hmotnost v kg
5685 C 2 2 x 22 3,6 20 0,06
5685 C 3 3 x 26 5,4 45 0,15
5685 C 4 4 x 32 7,2 80 0,27
5685 C 5 5 x 35 9,0 125 0,43
5685 C 6 6 x 42 10,8 160 0,63
5685 C 7 7 x 49 12,6 250 0,86
5685 C 8 8 x 52 14,4 320 1,10
5685 C 10 10 x 65 18,0 500 1,75

Hraniční rozměry ± 5 % na Ø d a rozteč t; vnitřní šířka = min. 1,8 x d;
Další velikosti na požádání
