DVOUČINNÉ VÁLCE

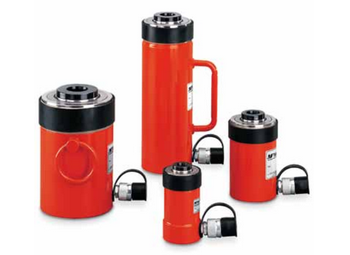

Dvoučinný válec YH
- maximální provozní tlak 700 bar
- univerzální hydraulické válce s rychlým hydraulicky oládaným vratným chodem jsou ideální pro stavbu lisů
- konstrukce lisovacích přípravků
- těžké montážní práce
- všechny účely použití kde jsou využívány velké tlačné a tažné síly
- dvojčinná funkce s hydraulicky zpětným tahem
- včetně objímek pro rychlospojky a tlačného nástavce
- pístnice je tvrdě pochromovaná a vedena dvojitým bronzovým pouzdrem
- těleso válce a pístnice jsou zhotovené z chromomolybdenové oceli
- větší válce jsou opatřeny držadlem pro přenášení popřípadě závěsnými oky
- s metrickými závity pro připevnění
- připojovací závit 3/8″ NPT
- sériová vybavení objímkou rychlospojky CFY-1 S ochranným prachovým víčkem CDF-9
Popis
Univerzální hydraulické válce YH s rychlým hydraulicky ovládaným vratným chodem jsou ideální pro stavbu lisů, nebo konstrukci lisovacích přípravků, stejně jako pro těžké montážní práce a pro všechny účely použití, kde jsou požadovány velké tlačné a tažné síly
| Nosnost | Model | EAN-Nr. | Tlačná síla | Tažná síla | Zdvih | Účinná plocha-tlak | Účinná plocha-tah | Objem oleje | Stavební výška | Průměr Válce | Hmotnost |
| t | kN | kN | mm | cm2 | cm2 | cm3 | mm | mm | kg | ||
| 5 | YH-5/30 | *150408 | 50 | 22 | 30 | 7,2 | 3,1 | 21 | 160 | 55 | 2,5 |
| 5 | YH-5/80 | *150415 | 50 | 22 | 80 | 7,2 | 3,1 | 57 | 210 | 55 | 3,3 |
| 5 | YH-5/150 | *150422 | 50 | 22 | 150 | 7,2 | 3,1 | 106 | 280 | 55 | 4,4 |
| 10 | YH-10/30 | *150439 | 100 | 45 | 30 | 14,3 | 6,4 | 44 | 175 | 67 | 4,0 |
| 10 | YH-10/80 | *150446 | 100 | 45 | 80 | 14,3 | 6,4 | 116 | 225 | 67 | 5,0 |
| 10 | YH-10/150 | *150453 | 100 | 45 | 150 | 14,3 | 6,4 | 218 | 295 | 67 | 6,7 |
| 10 | YH-10/250 | *150460 | 100 | 45 | 250 | 14,3 | 6,4 | 363 | 395 | 67 | 9,0 |
| 20 | YH-20/50 | *150477 | 200 | 100 | 50 | 28,6 | 14,3 | 142 | 195 | 85 | 7,0 |
| 20 | YH-20/150 | *150484 | 200 | 100 | 150 | 28,6 | 14,3 | 424 | 310 | 85 | 11,0 |
| 20 | YH-20/250 | *150491 | 200 | 100 | 250 | 28,6 | 14,3 | 707 | 410 | 85 | 14,0 |
| 30 | YH-30/200 | *150507 | 300 | 140 | 200 | 42,9 | 20 | 884 | 355 | 102 | 19,0 |
| 30 | Yh-30/350 | *150514 | 300 | 140 | 350 | 42,9 | 20 | 1547 | 510 | 102 | 27,0 |
| 50 | YH-50/150 | *150521 | 500 | 220 | 150 | 71,5 | 31,5 | 1064 | 325 | 125 | 27,0 |
| 50 | YH-50/350 | *150538 | 500 | 220 | 350 | 71,5 | 31,5 | 2481 | 525 | 125 | 42,0 |
| 50 | YH-50/500 | *150545 | 500 | 220 | 500 | 71,5 | 31,5 | 3544 | 685 | 125 | 52,0 |
| 70 | YH-70/150 | *150552 | 700 | 330 | 150 | 100 | 47,2 | 1478 | 335 | 146 | 37,0 |
| 70 | YH-70/350 | *150569 | 700 | 330 | 350 | 100 | 47,2 | 3449 | 540 | 146 | 56,0 |
| 100 | YH-100/50 | *150576 | 1000 | 450 | 50 | 143 | 64,4 | 716 | 265 | 180 | 49,0 |
| 100 | YH-100/150 | *150583 | 1000 | 450 | 150 | 143 | 64,4 | 2148 | 365 | 180 | 64,0 |
| 100 | YH-100/350 | *150590 | 1000 | 450 | 350 | 143 | 64,4 | 5010 | 565 | 180 | 94,0 |
| 100 | YH-100/500 | *150606 | 1000 | 450 | 500 | 143 | 64,4 | 7157 | 725 | 180 | 118,0 |
| 200 | YH-200/150 | *150613 | 2000 | 900 | 150 | 286 | 128,7 | 4253 | 410 | 250 | 137,0 |
| 200 | YH-200/350 | *150620 | 2000 | 900 | 350 | 286 | 128,7 | 9924 | 620 | 250 | 198,0 |
| 200 | YH-200/500 | *150637 | 2000 | 900 | 500 | 286 | 128,7 | 14177 | 780 | 250 | 244,0 |
Rozměry válců : rozměry
