MANIPULAČNÍ PLOŠINY

Nůžkové plošiny Columbus McKinnon Série PL

„vyztužené provedení, odolné vůči působení bočních sil.“

Nosnost: od [2,000kg] do [8,000 kg]

Výška zdvihu: od [1,000 mm] do [2,000 mm]

Jednoduché použití, velmi dobře provedené a efektivní. Univerzální použití. Funkčnost platformy může být přizpůsobena požadované činnosti s dalšími možnostmi a doplňky.

Popis

Hlavní technické údaje a vybavení

  • Délka plošiny mezi 1000 mm a 4500 mm u standardních modelů.
  • Výjimečně široká škála různých možností a doplňků.
  • Alternativní ovládání, například, z více míst.
  • Design a konstrukce je plně v souladu s normou výrobku EN 1570 + A2. Označení CE
  • Standardem bezpečnosti je lišta ve spodní částí platformy napojena na vypínač chránící chodidla apod.
  • Zachování minimální vzdálenosti mezi pohyblivými částmi
  • Ventil pro ochranu proti přetížení stolu. Hodnota nastavena na 110% jmenovité nosnosti.
  • Nízkonapěťové stykačové ovládání 24 VDC.
  • Ovládací skříňka na kabelu 7 m dlouhém s uzamykatelným hlavním vypínačem a reset obvodem..
  • Speciální ochranný ventil „RB“, který zamezí svévolnému klesnutí plošiny při poruše hydrauliky
  • Třída elektrické ochrany IP54 , široká škála bezpečnostních prvků.
  • Pečlivě vybrané komponenty od prověřených a renomovaných výrobců
  • Konstrukce nůžek z uzavřených, případně plochých profilů zaručuje vysokou boční stabilitu. Čepy jsou vyrobeny z 40HM ložiska s polyuretanovým nátěrem.
  • Horní poloha koncového vypínače je snadno přístupná a umožňuje plynulé nastavení.
  • Koncepce, design a výroba: Columbus McKinnon
  • Široká škála různých možností v oblasti mechaniky, hydrauliky a ovládání.
  • Každý zdvihací stůl či plošinu lze upravit a přizpůsobit požadavkům uživatele.

Série PL má přizpůsobenou konstrukci pro manipulaci ze všech 4 stran a vyztužená platforma je odolná zvýšenému tlaku kol. (vyjma čelních motorových vozíků). Max. kolový tlak je 1,5 tuny, na nápravu 3 tuny.

Příslušenství

Zvedací stoly a plošiny Columbus McKinnon je možné vybavit velkým množstvím příslušenství, je možné je upravit dle požadované aplikace tak, aby splňovaly všechny bezpečnostní náležitosti a také aby jejich ergonomie byla co nejlepší. Níže uvedené příslušenství je standardně dodávaným příplatkovým příslušenstvím, mimo uvedené je možné řešit i individuální další doplňky.

Příslušenství nůžkových plošin:

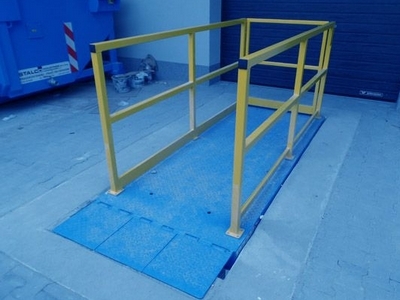

OCHRANNÉ ZÁBRADLÍ

Ochranné zábradlí musí být instalováno minimálně na jednu stranu nebo více stran, v případě, že obsluha bude při manipulaci na plošině. Columbus Mckinnon nabízí jak pevné, tak měnitelné zábradlí. Standardní výška je 1100 mm vysoká a je vybavena předepsanými zábranami v oblasti kolen a chodidel. Také pokud je plošina vybavena zábradlím, je zábradlí doplněno o ovládání.

OCHRANNÁ ZÁSTĚNA

Ochranné zástěny mohou být instalovány na jakékoliv straně stolu a plnit v zásadě dva účely: 1..) Chránit pohyblivé části pod plošinou proti možnému neoprávněnému přístupu 2..) Pro ochranu prostoru pod plošinou proti nečistotám, např. odpadky nebo listí… Ochranné zástěny jsou používány kdykoliv je to nutné, tj. tam, kde provozovatel má omezené vidění, např. , je-li operátor mimo plošinu a nevidí do prostoru pod ní. Při použití ochranné zástěny, platforma musí být často zvětšena.

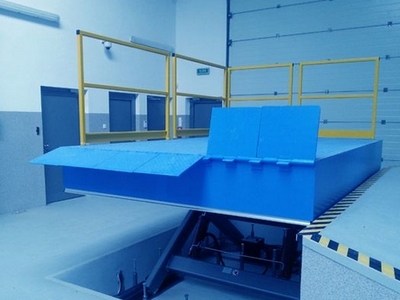

NÁJEZDOVÁ RAMPA

Vyrovnávací dělená rampa (vyrovnávací klapky) se používjí pro napojení k nakládacímu prostoru vozidla, v rámci vyložení nebo naložení vozidla. Tyto klapky mohou být umístěny na obou stranách stolu. Vhodné, pro manipulaci např. pomocí paletového vozíku. Nakládací klapky o délce 400 mm jsou nejrozšířenější verzí. Použítí s nosností od 2 do 6 t.

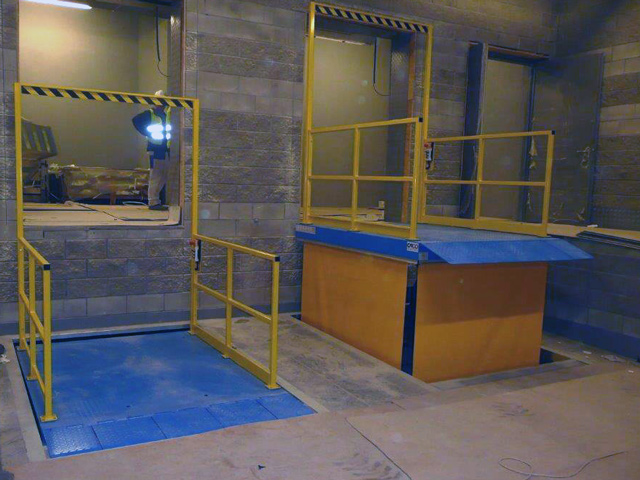

PORTÁLOVÁ BRÁNA

Cíle jsou účinnou ochranou bariéru proti pádu osoby, přijíždějící na horní úrovni, například, se používají k rampie.Najczęściej straně přiléhající k rampě. Zábradlí na vleku sestupuje podél vleku až do jeho klidové polohy a zastaví se více či méně ve výšce 1100 mm, čímž omezuje riziko pádu osoby s rampou.

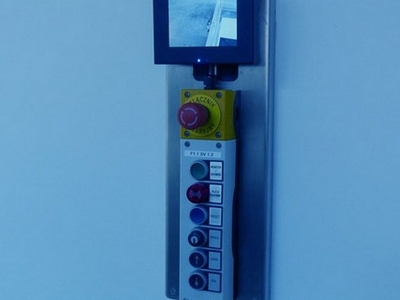

OVLÁDACÍ SYSTÉMY

Manipulace s Columbus McKinnon platforma může být vybaven různými ovladači, v závislosti na potřebách uživatele a nastavení zdvihu. Také jsme pokročilé ovládání založené na řidiče nebo odpovídat na lince.
