ZVEDACÍ STOLY – MONTÁŽNÍ

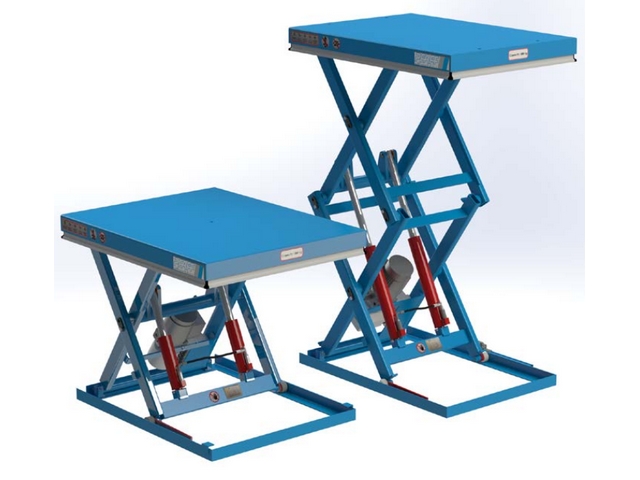

ZVEDACÍ STOLY  COLUMBUS MCKINNON SERIE HTP

byly vyvinuté s cílem poskytnout vám vynikající produkt za vynikající cenu. Za velmi příznivou cenu získáte kvalitní zdvihací stůl značky Pfaff-Silberblau (koncern Columbus McKinnon). ERGONOMIZER, jak je tento typ také nazývaný, je ideální pro zvedání břemen ve strojních aplikacích, může sloužit jako polohovací pracovní stůl i jako stůl na zdvihání palet při manipulaci s produkty na palety a naopak.



Popis

Vlastnosti:

  • Jednonůžkové i dvounůžkové provedení, nosnost předpokládá celoplošné zatížení
  • 12 zvedacích cyklů za hodinu v jednosměnném provozu
  • Kompaktní pohonná jednotka umístěna mezi nůžkami
  • Provedení podle DIN EN 1570-1 a EN 292 T1 + T2, EN 349, EN 60204 T1, CE kompatibilní

Standardní vybavení:

  • povrch plošiny z hladké plechu
  • Platfroma vybavena okopovou lištou napojenou na koncový spínač- ochrana proti zranění nohy nebo poškození produktů apod.
  • Koncový doraz mechanický v horní a dolní poloze
  • Bezepčnostní zarážky pro bezpečnou údržbu
  • Jednočinné hydraulické válce s integrovanými přepadovými ventily
  • Přetlakový ventil
  • kluzná ložiska / kola z polyuretanu
  • Konstantní ventil pro rovnoměrné snižování rychlosti
  • Ocelová konstrukce pískovaná a s práškovým nástřikem

 Elektrická výzbroj:

  • Rozvaděčový box (mezi nůžkami)
  • Ovladač s tlačítky nahoru / dolů / nouzové zastavení na 3 m dlouhém kabelu
  • Napájení 3 x 400 V/ 50 Hz
  • Ovládací napští 24 VDC; Krytí IP 54

Příslušenství za příplatek jako elektronické koncové spínače, protiskluzový povrch, speciální ovládání atd na poptání.

ERGONOMIZER je k dostání v několika různých modelech. Běžná dodací lhůta je pouze 4-6 týdnů.

Specifikace HTP

Specifikace HTPD

Typ Nosnost Rozměr platformy Výška zdvihu Složená výška Čas zdvihu Motor Hmotnost
    A x B F E
  (kg) (mm) (mm) (mm) (Sec.) (kW) (kg)
[Stůl 0,5t / Výška zdvihu 1200 mm]
HTPD 05-1200-009 500 [1000 x 800] 1200 280 45 0,75 / ext. 200
HTPD 05-1200-011 500 [1200 x 800] 1200 280 45 0,75 / ext. 206
HTPD 05-1200-013 500 [1000 x 900] 1200 280 45 0,75 / int. 225
HTPD 05-1200-015 500 [1200 x 900] 1200 280 45 0,75 / int. 234
HTPD 05-1200-017 500 [1000 x 1000] 1200 280 45 0,75 / int. 243
HTPD 05-1200-019 500 [1200 x 1000] 1200 280 45 0,75 / int. 253
HTPD 05-1200-021 500 [1200 x 1200] 1200 280 45 0,75 / int. 280
[Stůl 0,5t / Výška zdvihu 1600 mm]
HTPD 05-1600-009 500 [1250 x 800] 1600 280 30 1,5 / ext. 230
HTPD 05-1600-011 500 [1450 x 800] 1600 280 30 1,5 / ext. 237
HTPD 05-1600-013 500 [1250 x 900] 1600 280 30 1,5 / int. 254
HTPD 05-1600-015 500 [1450 x 900] 1600 280 30 1,5 / int. 262
HTPD 05-1600-017 500 [1250 x 1000] 1600 280 30 1,5 / int. 272
HTPD 05-1600-019 500 [1450 x 1000] 1600 280 30 1,5 / int. 282
HTPD 05-1600-021 500 [1250 x 1200] 1600 280 30 1,5 / int. 301
HTPD 05-1600-023 500 [1450 x 1200] 1600 280 30 1,5 / int. 312
[Stůl 0,5t / Výška zdvihu 2000 mm]
HTPD 05-2000-009 500 [1500 x 800] 2000 280 30 1,5 / ext. 275
HTPD 05-2000-011 500 [1700 x 800] 2000 280 30 1,5 / ext. 280
HTPD 05-2000-013 500 [1500 x 900] 2000 280 30 1,5 / int. 298
HTPD 05-2000-015 500 [1700 x 900] 2000 280 30 1,5 / int. 307
HTPD 05-2000-017 500 [1500 x 1000] 2000 280 30 1,5 / int. 318
HTPD 05-2000-019 500 [1700 x 1000] 2000 280 30 1,5 / int. 327
HTPD 05-2000-021 500 [1500 x 1200] 2000 280 30 1,5 / int. 350
HTPD 05-2000-023 500 [1700 x 1200] 2000 300 30 1,5 / int. 360

Příslušenství

PŘÍSLUŠENSTVÍ

Zvedací stoly a plošiny Columbus McKinnon je možné vybavit velkým množstvím příslušenství, je možné je upravit dle požadované aplikace tak, aby splňovaly všechny bezpečnostní náležitosti a také aby jejich ergonomie byla co nejlepší. Níže uvedené příslušenství je standardně dodávaným příplatkovým příslušenstvím, mimo uvedené je možné řešit i individuální další doplňky.

OCHRANNÁ ZÁSTĚNA

Ochranné zástěny mohou být instalovány na jakékoliv straně stolu a plnit v zásadě dva účely: 1..) Chránit pohyblivé části pod plošinou proti možnému neoprávněnému přístupu 2..) Pro ochranu prostoru pod plošinou proti nečistotám, např. odpadky nebo listí… Ochranné zástěny jsou používány kdykoliv je to nutné, tj. tam, kde provozovatel má omezené vidění, např. , je-li operátor mimo plošinu a nevidí do prostoru pod ní. Při použití ochranné zástěny, platforma musí být často zvětšena.

OVLÁDACÍ SYSTÉMY

Manipulace s Columbus McKinnon platforma může být vybaven různými ovladači, v závislosti na potřebách uživatele a nastavení zdvihu. Také jsme pokročilé ovládání založené na řidiče nebo odpovídat na lince.

DORAZOVÉ HRANY

Náklady by neměly přesahovat obrys platformy. Aby se zabránilo vystavení zatížení mimo nástupiště během nakládky a jako přídavná ochrana proti neúmyslnému pohybu zboží, používá mechanické dorazy na jednom okraji nebo více hran konektoru

KULIČKOVÁ PLATFORMA

Standardní platformu je možné na přání osadit válečkovou nebo kuličkovou nadstavbou pro ergonomickou manipulaci s břemeny. Návrh této nadstavby je zcela individuální.
