TEXTILNÍ PÁS S KOVOVÝMI OKY
Zvedací pás plochý s kovovými oky – dvouvrstvý HBD-SN/SD je vyroben z polyesteru (PES) dle EN 1492–1 podle formy Cr2, se štítkem s vyznačením nosnosti.
Popis
- Dvouvrstvý prošitý pás s polyuretanovou apretací a termickou fixací.
- S vysokopevnostními ocelovými třmeny.
- Zatkané proužky nosnosti.
- Jednoduchá manipulace vzhledem k nízké vlastní váze.
- Žádné nebezpečí poranění rukou obsluhy.
- Jemné zacházení s povrchem transportovaného břemene.
- Stejnoměrné rozdělení tlaku i tahu u břemen choulostivých na tlak i tah.
- Odolný UV záření, materiál nestárne ani nekřehne.
- Teplotní odolnost do +100°C.
- Vlákna nepřijímají vlhkost a díky tomu je pás odolný vůči mrazu až do cca –40°C.
- Dloužená vlákna, malé prodloužení (menší než 4%).

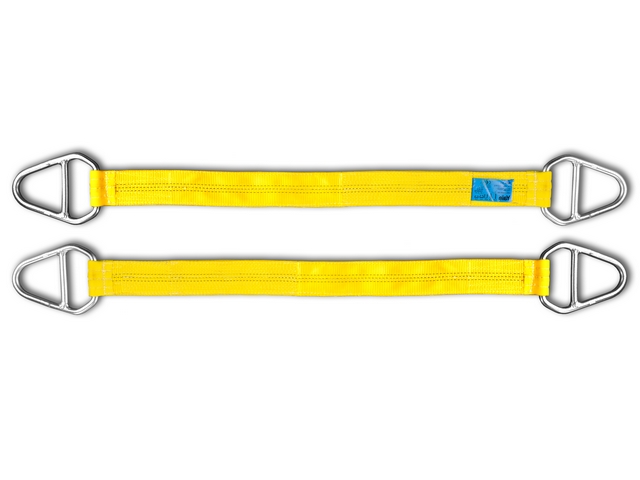

- Typ HBD – SD je vybaven třmeny pro vázání pásu na smyčku (třmeny lze zasunout do sebe).
Specifikace:
| Typ | Barevné označení dle EN 1492 |
Nosnost WLL přímý závěs (kg) |
Nosnost WLL rovnoběžný závěs úhel ϐ do 7° (kg) |
Nosnost WLL závěs podvlečením úhel ϐ 7°-45° (kg) |
Nosnost WLL závěs podvlečením úhel ϐ 45°-60° (kg) |
Nosnost WLL na smyčku |
Šířka pásu (mm) |
|---|---|---|---|---|---|---|---|
| HBD-01000 | fialová | 1.000 | 2.000 | 1.400 | 1.000 | 800 | 50 |
| HBD-02000 | zelená | 2.000 | 4.000 | 2.800 | 2.000 | 1.600 | 60 |
| HBD-03000 | žlutá | 3.000 | 6.000 | 4.200 | 3.000 | 2.400 | 90 |
| HBD-04000 | šedá | 4.000 | 8.000 | 5.600 | 4.000 | 3.200 | 120 |
| HBD-05000 | červená | 5.000 | 10.000 | 7.000 | 5.000 | 4.000 | 150 |
| HBD-06000 | hnědá | 6.000 | 12.000 | 8.400 | 6.000 | 4.800 | 180 |
| HBD-08000 | modrá | 8.000 | 16.000 | 11.200 | 8.000 | 6.400 | 240 |
| HBD-10000 | oranžová | 10.000 | 20.000 | 14.000 | 10.000 | 8.000 | 300 |
| Typ | Rozměry třmenu HBD-SN b x d x t (mm) |
Rozměry třmenu HBD-SD b x d x t (mm) |
|---|---|---|
| HBD-01000 | 50×13×95 | 50×13×145 |
| HBD-02000 | 60×16×90 | 60×16×165 |
| HBD-03000 | 90×18×110 | 90×18×190 |
| HBD-04000 | 120×22×130 | 120×22×240 |
| HBD-05000 | 150×26×170 | 150×26×300 |
| HBD-06000 | 180×30×200 | 180×30×320 |
| HBD-10000 | 300×40×290 | 300×40×435 |
