PODVOZKY DO 24 TUN – PUR
ECO-SKATE I-SERIES – TRANSPORTNÍ PODVOZKY DO NOSNOSTI 24.000KG PUR
S pomocí transportních podvozků ECO-Skate i-Series jste schopni manipulovat se zatížením až 24 tun. Všechny podvozkové systémy jsou standardně vybaveny řídící ojí a spojovacími tyčemi, kola jsou polyuerthanová. (na přání i jiné materiály). Všechny podvozky ECO-Skate mohou být kombinovány mezi sebou, jedinou podmínkou je výška. Součet nosností individuálních podvozků se rovná celkové nosnosti systému. Můžete si vybrat jednotlivé části systému (přední nebo zadní).
Popis

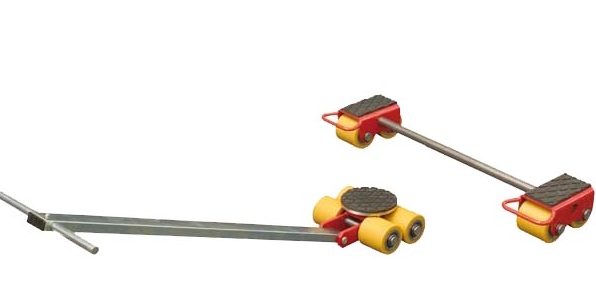

Transportní podvozek s nosností 3 tuny jako verze „Single“ a v sestavě s nosností 6 tun
|
Typ |
i30L |
i30S |
i30S a i30L Set |
| Katalogové číslo |
10.030.00.10 |
10.030.00.20 |
|
| Nosnost (kg) |
3,000 |
2 x 1,500 |
6,000 |
| Rozměr koleček (mm) |
Ø 85 x 87 |
Ø 85 x 87 |
|
| Počet koleček |
4 |
2 x 2 |
|
| Ložná plocha (mm) |
Ø 150 |
75 x 150 |
|
| Rozměry L x B x H (mm) |
270 x 238 x 110 |
228 x 140 x 110 |
|
| Délka oje (mm) |
1,000 |
– |
|
| Nastavitelnost (mm) |
– |
140 – 1,000 |
|
| Hmotnost (kg) |
14 |
14 |

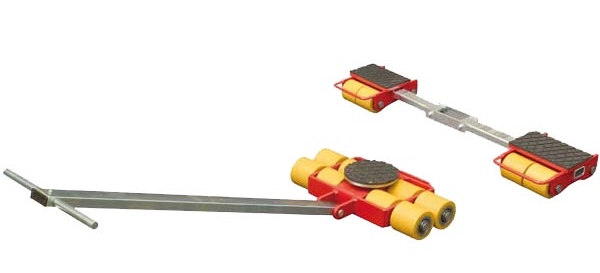

Transportní podvozek s nosností 6 tun jako verze „Single“ a v sestavě s nosností 12 tun
| Type |
i60L |
i60S |
i60S a i60L Set |
| Katalogové číslo |
10.060.00.10 |
10.060.00.20 |
|
| Nosnost (kg) |
6,000 |
2 x 3,000 |
12,000 |
| Rozměr koleček (mm) |
Ø 85 x 87 |
Ø 85 x 87 |
 |
| Počet koleček |
8 |
2 x 4 |
|
| Ložná plocha (mm) |
Ø 150 |
120 x 220 |
|
| Rozměry L x B x H (mm) |
325 x 479 x 110 |
291 x 220 x 110 |
|
| Délka oje (mm) |
1,000 |
– |
|
| Nastavitelnost (mm) |
– |
300 – 1,100 |
|
| Hmotnost (kg) |
26 |
29 |

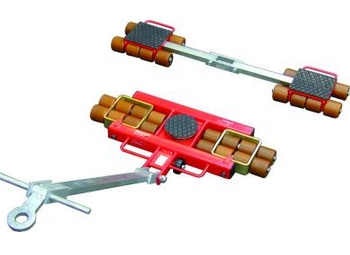

Transportní podvozek s nosností 9 tun jako verze „Single“ a v sestavě s nosností 18 tun
| Type |
i90L |
i90S |
i90S a i90L Set |
| Katalogové číslo |
10.090.00.10 |
10.090.00.20 |
|
| Nosnost (kg) |
9,000 |
2 x 4,500 |
18,000 |
| Rozměr koleček (mm) |
Ø 85 x 87 |
Ø 85 x 87 |
|
| Počet koleček |
12 |
2 x 6 |
|
| Ložná plocha (mm) |
Ø 170 |
180 x 190 |
|
| Rozměry L x B x H (mm) |
525 x 785 x 110 |
270 x 238 x 110 |
|
| Délka oje (mm) |
1,200 |
– |
|
| Nastavitelnost (mm) |
– |
300 – 1,100 |
|
| Hmotnost (kg) |
57 |
35 |
Transportní podvozek s nosností 12 tun jako verze „Single“ a v sestavě s nosností 24 tun
| Type |
i120L |
i120S |
i120S and i120L Set |
| Katalogové číslo |
10.120.00.10 |
10.120.00.20 |
|
| Nosnost (kg) |
12,000 |
2 x 6,000 |
24,000 |
| Rozměr koleček (mm) |
Ø 85 x 87 |
Ø 85 x 87 |
 |
| Počet koleček |
16 |
2 x 8 |
|
| Ložná plocha (mm) |
Ø 170 |
200 x 220 |
|
| Rozměry L x B x H (mm) |
525 x 988 x 110 |
291 x 380 x 110 |
|
| Délka oje (mm) |
1,200 |
– |
|
| Nastavitelnost (mm) |
– |
300 – 1,100 |
|
| Hmotnost (kg) |
73 |
45 |
Ke stažení
Katalog transportních podvozků HTS: HTS_katalog.pdf (staženo 1958× )
