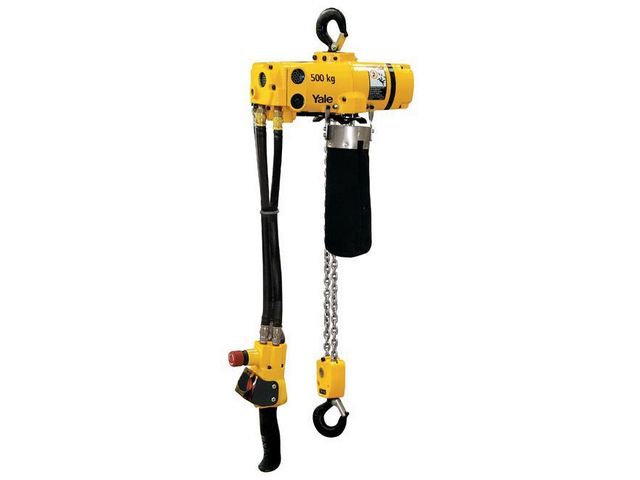

VZDUCHOVÝ KLADKOSTROJ CPA

VZDUCHOVÝ KLADKOSTROJ CPA o nosnosti 125 – 980 kg, zavěšení na hák nebo pojezd

  • Vzduchové kladkostroje typu CPA se vyznačují velkou zatížitelností při mnoha průmyslových použití.
  • Robustní pevné hliníkové těleso je jednoduché transportovat vzhledem k jeho malé vlastní hmotnosti.

Popis

Výbava :

  • Kladkostroj má provozní tlak 5 – 7 barů.
  • Pro trvalý provoz vhodný lamelový motor, pomocí něhož je neomezená četnost zapojení a tím je dosaženo možnosti 100% zatížení v hodině.
  • Kladkostroj je sériově dodávaný s koncovým spínačem pro nejnižší a nejvyšší polohu zdvihu.
  • Kladkostroj má samoregulační kotoučová brzda.
  • Extrémně citlivé ovládání pro precizní umístění břemene pomocí ovladače s nouzovým vypínačem.
  • Možnost uvolnění ruční brzdy u modelů CPA 2–31, 5–17, 10–9.
  • Zásobník řetězu je součástí dodávky.

Příslušenství za příplatek:

  • Pojezdy k zavěšení vzduchových kladkostrojů se závěsným hákem.
  • Všechny modely k dodání s ručním nebo řetězově ovládaným pojezdem.
  • Modely CPA 2–31, 5–17 a 10–9 navíc také k dodání se vzduchovým pojezdem.
  • Modely CPA 2–31, 5–17 a 10–9 navíc také k dodání v kategorii 2 (zóna 1/21).
  • Modely CPA 2–31, 5–17 a 10–9 navíc také k dodání s řetězovým ovládáním.
  • Sada pro údržbu, skládající se z regulátoru tlaku, manometru, mazničky a držáku.

Oblasti použití:

Automobilový průmysl, slévárny, lakovny, rafinerie, sklady olejů, galvanovny, výrobny letadel, přístavy, lodní průmysl, papírenský průmysl, potravinářský průmysl, pily, sila, chemický průmysl, cementárny, elektrárny, strojírenství, mlékárny, atd.

Kladkostroj je vhodný i pro provoz s dusíkem.
Pro bezvadnou funkci vzduchového kladkostroje musí být tlakový vzduch filtrovaný a naolejovaný.

Kladkostroj je vhodný i pro provoz s dusíkem.
Pro bezvadnou funkci vzduchového kladkostroje musí být tlakový vzduch filtrovaný a naolejovaný.

Technická data:

Typ Nosnost
(kg)
Počet
nosných
řetězů
Rychlost
zdvihu
se zátěží*
(m/min)
Rychlost
zdvihu
bez zátěže*
(m/min)
Rychlost
spouštění
se zátěží*
(m/min)
Spotřeba
vzduchu
se zátěží*
(m3/min)
Výkon
motoru
(kW)
Hmotnost
se 3 m
zdvihu
(kg)
CPA 1–13 125 1 13,1 17,1 11,3 0,9 0,4 15,4
CPA 2–10 250 1 9,8 17,1 13,7 0,9 0,4 15,4
CPA 5–5 500 2 4,6 7,9 6,7 0,9 0,4 17,2

*Hodnoty při tlaku 6,3 bar a 2 m ovládacích hadic. Větší délka ovládacích hadic vede ke snížení rychlosti zdvihu. Délka přívodní hadice je 12 m.

Technická data při zvýšené rychlostí:

Typ Nosnost
(kg)
Počet
nosných
řetězů
Rychlost
zdvihu
se zátěží*
(m/min)
Rychlost
zdvihu
bez zátěže*
(m/min)
Rychlost
spouštění
se zátěží*
(m/min)
Spotřeba
vzduchu
se zátěží*
(m3/min)
Výkon
motoru
(kW)
Hmotnost
se 3 m
zdvihu
(kg)
CPA 2–31 250 1 31,0 52,0 36,0 1,98 1,86 21,8
CPA 5–17 500 1 16,8 32,3 29,6 1,27 1,86 21,8
CPA 10–9 980 2 8,5 16,2 14,9 1,27 1,86 27,7

*Hodnoty při tlaku 6,3 bar a 2 m ovládacích hadic. Větší délka ovládacích hadic vede ke snížení rychlosti zdvihu. Max. délka přívodní hadice 20 m.
