Pokyny pro použíti textilních plochých úvazků Yaletex

Pokyny pro použíti textilních plochých úvazků Yaletex

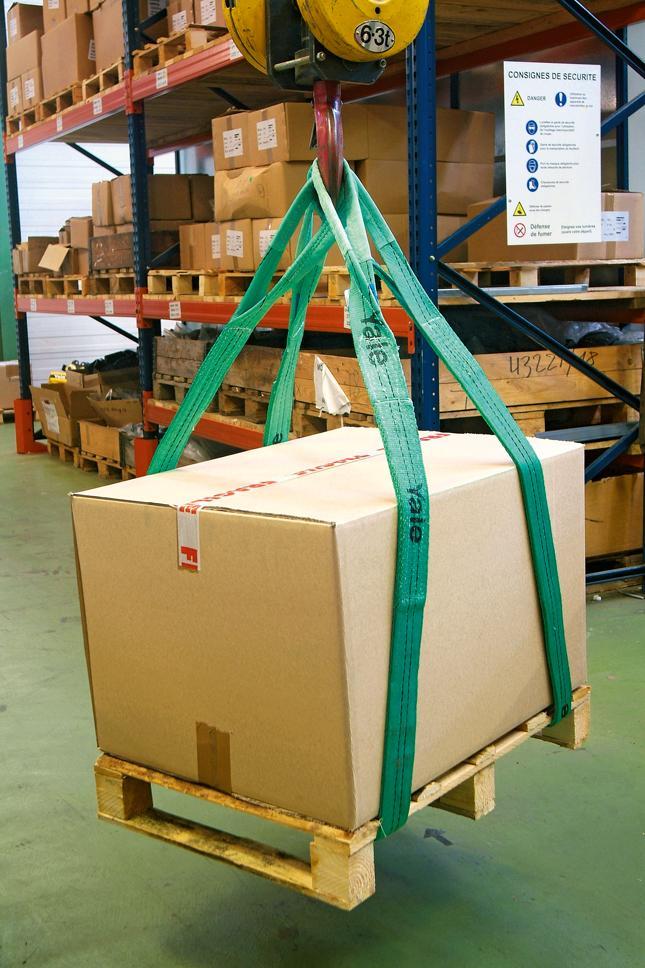

Použití plochých vázacích pásů Yaletex

Pro typ: HBD, HBQ

  • Zvedací pásy se nesmí zatěžovat větším zatížením, než je uvedeno na štítku.
  • Nosnost odpovídá druhu a způsobu uvázání.
  • Zabraňte jejich potrhání a zatížení rázy.
  • Zvedací pásy nesmějí být zauzlovány.
  • U břemen s ostrými hranami nebo drsným povrchem smějí být zvedací pásy použity jen tehdy, jsou-li ohrožená místa zvedacího pásu
    chráněna pomocí chráničů hran.
  • Nesmýkejte břemena ani netahejte nikdy zvedací pás po podlaze nebo přes drsné povrchy.
  • Břemena se nesmějí odstavovat na zvedací pás, jestliže může být tímto zvedací pás poškozen.
  • Zvedací pásy je třeba používat tak, aby břemeno nemohlo spadnout.

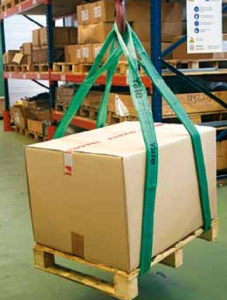

Hbd pás s oky 64x84

Průběžné prohlídky
Je třeba podrobit zvedací pásy minimálně jednou ročně prohlídce odborníkem, mezitím průběžně také tehdy, jeví-li se to nutné podle podmínek jejich použití a provozních poměrů. Poškozené zvedací pásy, které ovlivňují bezpečnost, nesmějí být dále používány. Toto vyžaduje jejich průběžnou kontrolu během provozu.



Typ Barevné označení dle EN 1492 Nosnost WLL přímý závěs (kg) Nosnost WLL rovnoběžný závěs úhel 6° do 7° (kg) Nosnost WLL závěs podvlečením úhel 6° 7°-45° (kg) Nosnost WLL závěs podvlečením úhel 6° 45°-60° (kg) Nosnost WLL na smyčku Šířka pásu (mm) Délka oka cca. (mm)
 HBD-01000  fialová  1.000  2.000  1.400  1.000  800  30  300
 HBD-02000  zelená  2.000  4.000  2.800  2.000  1.600  60  350
 HBD-03000  žlutá  3.000  6.000  4.200  3.000  2.400  90  400
 HBD-04000  šedá  4.000  8.000  5.600  4.000  3.200  120  500
 HBD-05000  červená  5.000  10.000  7.000  5.000  4.000  150  550
 HBD-06000  hnědá  6.000  12.000  8.400  6.000  4.800  180  600
 HBD-08000  modrá  8.000  16.000  11.200  8.000  6.400  240  650
 HBD-10000  oranžová  10.000  20.000  14.000  10.000  8.000  300  90



Typ Nosnost WLL přímý závěs (kg) Nosnost WLL rovnoběžný závěs úhel 6° do 7° (kg) Nosnost WLL závěs podvlečením úhel 6° 7°-45° (kg) Nosnost WLL závěs podvlečením úhel 6° 45°-60° (kg) Nosnost WLL na smyčku Šířka pásu (mm) Délka oka cca. (mm)
 HBQ-04000  4.000  8.000  5.600  4.000  3.200  60  350
 HBQ-06000  6.000  12.000  8.400  6.000  4.800  90  400
 HBQ-08000  8.000  16.000  11.200  8.000  6.400  120  500
 HBQ-10000  10.000  20.000  14.000  10.000  8.000  150  550
 HBQ-12000  12.000  24.000  16.800  12.000  9.600  180  600
 HBQ-16000  16.000  32.000  22.400  16.000  12.800  240  650
 HBQ-20000  20.000  40.000  28.000  20.000  16.000  300  900
 HBQ-25000  25.000  50.000  35.000  25.000  20.000  300  900
