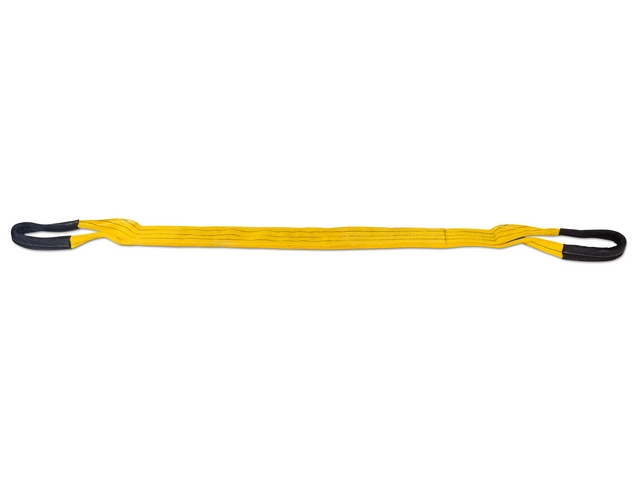

PÁS S TEXTILNÍMI OKY ČTYŘVRSTVÝ
Zvedací pás plochý, čtyřvrstvý HBQ se zesílenými poutky je vyroben z polyesteru (PES) dle EN 1492–1 podle formy B4, se štítkem s vyznačením nosnosti. Barevné označení do 16 t neodpovídá normě EN 1492–1.
Popis

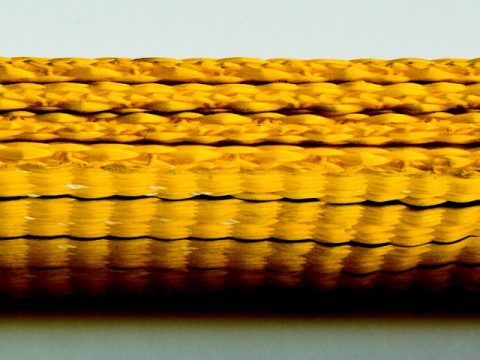

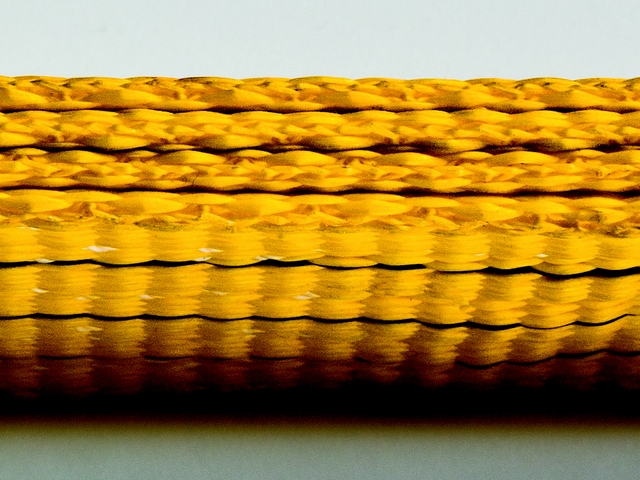

- Čtyřvrstvý prošitý pás s polyuretanovou apretací a termickou fixací.
- Se zesílenými poutky.
- Jednoduchá manipulace vzhledem k nízké vlastní váze.
- Žádné nebezpečí poranění rukou obsluhy.
- Jemné zacházení s povrchem transportovaného břemene.
- Stejnoměrné rozdělení tlaku i tahu u břemen choulostivých na tlak i tah.
- Odolný UV záření, materiál nestárne ani nekřehne.
- Teplotní odolnost do +100°C.
- Vlákna nepřijímají vlhkost a díky tomu je pás odolný vůči mrazu až do cca –40°C.
- Dloužená vlákna, malé prodloužení (menší než 4%).
- Možnost dodání speciálních délek a nosností až do 25 t.
Specifikace:
| Typ | Nosnost WLL přímý závěs (kg) | Nosnost WLL rovnoběžný závěs úhel ϐ do 7° (kg) | Nosnost WLL závěs podvlečením úhel ϐ 7°-45° (kg) | Nosnost WLL závěs podvlečením úhel ϐ 45°-60° (kg) | Nosnost WLL na smyčku | Šířka pásu (mm) | Délka oka cca. (mm) |
|---|---|---|---|---|---|---|---|
| HBQ-04000 | 4.000 | 8.000 | 5.600 | 4.000 | 3.200 | 60 | 350 |
| HBQ-06000 | 6.000 | 12.000 | 8.400 | 6.000 | 4.800 | 90 | 400 |
| HBQ-08000 | 8.000 | 16.000 | 11.200 | 8.000 | 6.400 | 120 | 500 |
| HBQ-10000 | 10.000 | 20.000 | 14.000 | 10.000 | 8.000 | 150 | 550 |
| HBQ-12000 | 12.000 | 24.000 | 16.800 | 12.000 | 9.600 | 180 | 600 |
| HBQ-16000 | 16.000 | 32.000 | 22.400 | 16.000 | 12.800 | 240 | 650 |
| HBQ-20000 | 20.000 | 40.000 | 28.000 | 20.000 | 16.000 | 300 | 900 |
| HBQ-25000 | 25.000 | 50.000 | 35.000 | 25.000 | 20.000 | 300 | 900 |
| Typ | Šířka oka cca. (mm) | Nejkratší možná délka (mm) |
|---|---|---|
| HBQ-04000 | 30 | 1.000 |
| HBQ-06000 | 45 | 1.000 |
| HBQ-08000 | 60 | 1.500 |
| HBQ-10000 | 75 | 1.500 |
| HBQ-12000 | 90 | 2.000 |
| HBQ-16000 | 120 | 2.500 |
| HBQ-20000 | 150 | 2.500 |
| HBQ-25000 | 150 | 2.500 |
Uživatelské informace
Uživatelské informace naleznete zde: Pokyny ploché pásy
