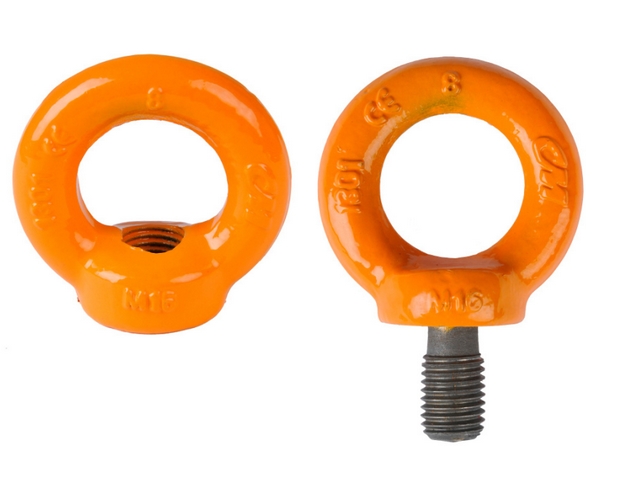

Zvedací oka, také nazývané jako "otočná závěsná oka se závitem", jsou manipulační prostředky – součásti vázacích řetězů. Zvedací oka s maticí nebo šroubem lze použít jako zvedací oka pro části strojů, avšak neměla by se používat v případech, kdy do oka uvážeme více pramenů úvazku. Zvedací oka jsou určena jen pro přímé zavěšení, šikmé zavěšení není dovoleno!

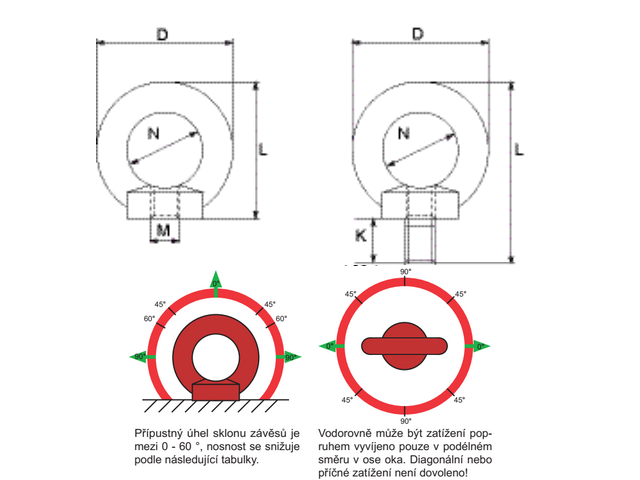

Před použitím musí být zvedací oka řádně zkontrolována. Je třeba, aby byl závit plně zašroubován a límec zvedacího oka se dotýkal samotného materiálu nebo břemene. Požadovaná pevnost otvorů závitu nesmí být menší než 400 N/mm2. Zvedací oka mají dovolený úhel sklonu závěsů v rozmezí 0–60°, jejich nosnost se pod úhlem snižuje – více v tabulce technických parametrů.
Vodorovné zatížení je povoleno pouze v ose zvedacího oka v podélném směru. Zvedací oka s maticí nebo šroubem je zakázáno zatěžovat v diagonálním nebo příčném směru! Zvedací oka je dále zakázáno jakkoli upravovat, zejména není přípustné měnit jejich tvar ohýbáním, broušením či vrtáním otvorů!
Zvedací oko s maticí nebo šroubem – technické parametry
Počet použitých bodů |
1 |
1 |
Rozměry zvedacího oka |
|
Použitý úhel |
0° |
90° |
D |
K |
N |
I |
Hmotnost |
Typ |
Závit d1 |
Nosnost t |
mm |
mm |
mm |
mm |
kg |
Zvedací oko CM08EB-6 |
M 6 |
0.40 |
0.15 |
28 |
13 |
16 |
42 |
0.05 |
Zvedací oko CM08EB-8 |
M 8 |
1.00 |
0.25 |
36 |
15 |
20 |
51 |
0.06 |
Zvedací oko CM08EB-10 |
M 10 |
1.00 |
0.25 |
45 |
18 |
25 |
63 |
0.11 |
Zvedací oko CM08EB-12 |
M 12 |
2.00 |
0.50 |
54 |
22 |
30 |
75 |
0.18 |
Zvedací oko CM08EB-14 |
M 14 |
4.00 |
1.00 |
63 |
28 |
35 |
88 |
0.28 |
Zvedací oko CM08EB-16 |
M 16 |
4.00 |
1.00 |
63 |
28 |
35 |
88 |
0.28 |
Zvedací oko CM08EB-20 |
M 20 |
6.00 |
1.50 |
72 |
30 |
40 |
101 |
0.45 |
Zvedací oko CM08EB-24 |
M 24 |
8.00 |
2.00 |
90 |
38 |
50 |
128 |
0.87 |
Zvedací oko CM08EN-6 |
M 6 |
0.40 |
0.15 |
36 |
- |
20 |
36 |
0.05 |
Zvedací oko CM08EN-8 |
M 8 |
1.00 |
0.40 |
36 |
- |
20 |
36 |
0.05 |
Zvedací oko CM08EN-10 |
M 10 |
1.00 |
0.40 |
45 |
- |
25 |
45 |
0.09 |
Zvedací oko CM08EN-12 |
M 12 |
2.00 |
0.75 |
54 |
- |
30 |
53 |
0.16 |
Zvedací oko CM08EN-16 |
M 16 |
4.00 |
1.50 |
63 |
- |
35 |
62 |
0.24 |
Zvedací oko CM08EN-20 |
M 20 |
6.00 |
2.30 |
63 |
- |
35 |
62 |
0.36 |
Zvedací oko CM08EN-24 |
M 24 |
8.00 |
3.20 |
72 |
- |
40 |
71 |
0.72 |
Otočná závěsná oka se závitem výrazně usnadňují manipulaci s břemeny, a to především díky své schopnosti otáčet se o 360 stupňů. Tento pohyb umožňuje, aby se oko přirozeně přizpůsobilo směru tahu, což snižuje riziko nebezpečného bočního namáhání závitu. Při zvedání těžkých předmětů v různých směrech ak zachovává maximální bezpečnost a eliminuje nutnost složitého přenastavování závěsných prostředků. Otočné závěsné oko se samo vyrovná do správné pozice, což výrazně urychluje práci a snižuje fyzickou zátěž obsluhy.
V provozech, kde je omezený prostor pro manipulaci, představuje závěsné otočné oko se závitem praktické řešení, protože umožňuje měnit směr zatížení bez nutnosti otáčet celým břemenem. Díky tomu je možné manipulovat i s velkými nebo nepravidelně tvarovanými předměty tam, kde by to s pevným okem bylo komplikované nebo nebezpečné. Navíc nedochází k nežádoucímu kroucení řetězu či lana, což přispívá k delší životnosti vázacích prostředků i samotného závěsného oka.
