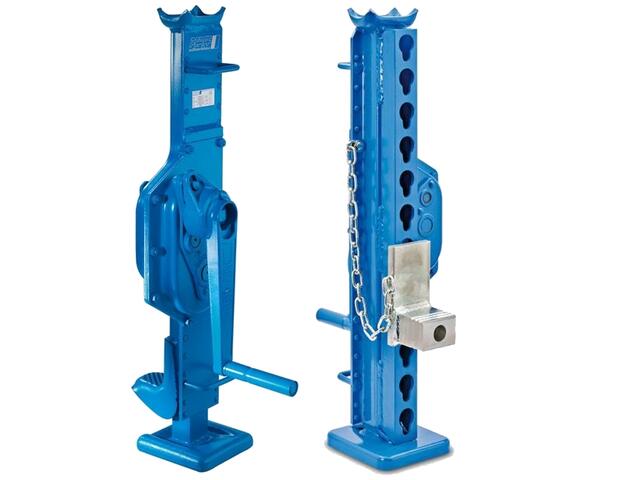

Zvedák s patkou STW

ZVEDÁK STW slouží pro vsazování, nastavování a pro další použití. Mnohočetné využití v každé poloze – horizontální – vertikální – diagonální. Nosnost od 1,5 t do 5 t.

Tento produkt je k dispozici na nezávaznou poptávku.

Poptat

Požadujete jinou variantu či kombinaci nebo potřebujete poradit?
Poslat dotaz či poptávku

Popis výrobku

S bezpečnostní pružinovou klikou.
Nosnost od 10 t s bezpečnostní klikou.
Nosnost od 1,5 t do 10 t s ráčnovou klikou (Option).
Plná síla v celém rozsahu zdvihu.
Univerzální, nosný ocelový zvedák se seřiditelnou patkou nabízí díky svému šestinásobně seřiditelné patce, individuální zvedání zátěží až do 10 tun při montážích a údržbách.
Převodovkou a ozubnicí se otáčením kliky zvedá těleso s patkou.
Kované ozubené kolo ve spojení s přesně frézovaným pohonem klikou a ozubnicí poskytuje rovnoměrný a lehce jdoucí proces zdvihu, a to jen při malé síle působící na kliku.
Frézovaná zajišťovaná západka zamezuje opotřebování a tím přispívá k dlouhé životnosti výrobku.
Břemeno nemůže v žádném případě nepozorovaně poklesnout.
Můžete si vybrat mezi variantami s bezpečnostní pružinovou klikou nebo řehtačkovou klikou.

Možnosti ovládacích klik:

Siku – standardní bezpečnostní klika
Sifeku – bezpečnostní klika s pružinou
Raku – bezpečnostní řehtačková klika

STW-F s pevnou patkou - pružinová klika Siku:

Typ	Kat. č. 4025092* Siku	Nosnost (kg)	Stavební výška A (mm)	Výška zdvihu (mm)	Síla při jmenovitém zatížení (daN)	Hmotnost (kg)
STW-F 15	*994132	1.500	720	350	28	12
STW-F 30	*440875	3.000	720	350	28	21
STW-F 50	*996334	5.000	720	300	28	26
STW-F 100	*562690	10.000	792	300	40	42

STW-F s pevnou patkou - ráčnová klika Raku:

Typ	Kat. č. 4025092* Raku	Nosnost (kg)	Stavební výška A (mm)	Výška zdvihu (mm)	Síla při jmenovitém zatížení (daN)	Hmotnost (kg)
STW-F 15	*563093	1.500	720	350	28	12
STW-F 30	*563116	3.000	720	350	28	21
STW-F 50	*563147	5.000	720	300	28	26
STW-F 100	*563161	10.000	792	300	28	42

STW-V s nastavitelnou patkou - pružinová klika Siku:

Typ	Kat. č. 4025092* Siku	Nosnost (kg)	Výška A (mm)	Zdvih (mm)	Síla při jmenovitém zatížení (daN)	Hmotnost (kg)
STW-V 15	*347327	1.500	725	350	28	17
STW-V 30	*347365	3.000	725	350	28	23
STW-V 50	*347389	5.000	725	300	28	29
STW-V 100	*347426	10.000	725	300	40	46

STW-V s nastavitelnou patkou - ráčnová klika Raku:

Typ	Kat. č. 4025092* Raku	Nosnost (kg)	Výška A (mm)	Zdvih (mm)	Síla při jmenovitém zatížení (daN)	Hmotnost (kg)
STW-V 15	*347402	1.500	725	350	28	17
STW-V 30	*347440	3.000	725	350	28	23
STW-V 50	*347549	5.000	725	300	28	29
STW-V 100	*347570	10.000	725	300	40	46

Soubory ke stažení

Specifikace a rozměry STW

(PDF, 143.45 kB)

Podobné produkty

Hřebenový zvedák SJ

Mechanické hřebenové zvedáky je možné používat pro zvedání téměř všech druhů břemen při údržbě a opravách, stavbě lodí, stavebnictví, jakož i v zemědělství. Precizně...

Detail produktu

Ozubnicový zvedák ZWW-L

Ozubnicové nástěnné zvedáky slouží ke zvedání a spouštění břemen všech druhů. Zvedáky k upevnění na stěnách, kontejnérech apod.

Detail produktu

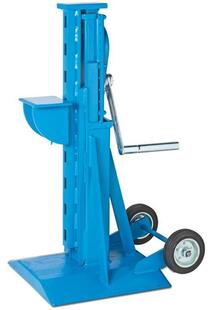

Zvedák s patkou KHB
