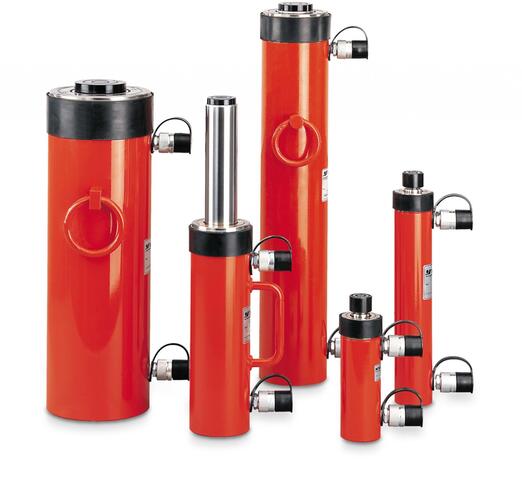

Dvoučinný válec YH

Maximální provozní tlak 700 bar. Univerzální dvoučinné hydraulické válce s rychlým hydraulicky oládaným vratným chodem jsou ideální pro stavbu lisů.

Tento produkt je k dispozici na nezávaznou poptávku.

Poptat

Požadujete jiný produkt od tohoto výrobce nebo potřebujete poradit?

Poslat dotaz či poptávku

Popis produktu „Dvoučinný válec YH“

dvoučinné hydraulické válce jsou vhodné pro konstrukce lisovacích přípravků nebo těžké montážní práce
všechny účely použití kde jsou využívány velké tlačné a tažné síly
dvojčinná funkce s hydraulicky zpětným tahem
dvoučinný hydraulický válec včetně objímek pro rychlospojky a tlačného nástavce
pístnice dvoučinného hydraulického válce je tvrdě pochromovaná a vedena dvojitým bronzovým pouzdrem
těleso dvoučinného hydraulického válce a pístnice jsou zhotovené z chromomolybdenové oceli
větší válce jsou opatřeny držadlem pro přenášení popřípadě závěsnými oky
s metrickými závity pro připevnění
připojovací závit 3/8″ NPT
sériová vybavení objímkou rychlospojky CFY-1 S ochranným prachovým víčkem CDF-9

Univerzální hydraulické válce YH s rychlým hydraulicky ovládaným vratným chodem jsou ideální pro stavbu lisů, nebo konstrukci lisovacích přípravků, stejně jako pro těžké montážní práce a pro všechny účely použití, kde jsou požadovány velké tlačné a tažné síly

Nosnost	Model	EAN-Nr.	Tlačná síla	Tažná síla	Zdvih	Účinná plocha-tlak	Účinná plocha-tah	Objem oleje	Stavební výška	Průměr Válce	Hmotnost
t			kN	kN	mm	cm2	cm2	cm3	mm	mm	kg
5	dvoučinný hydraulický válec YH-5/30	*150408	50	22	30	7,2	3,1	21	160	55	2,5
5	dvoučinný hydraulický válec YH-5/80	*150415	50	22	80	7,2	3,1	57	210	55	3,3
5	dvoučinný hydraulický válec YH-5/150	*150422	50	22	150	7,2	3,1	106	280	55	4,4
10	dvoučinný hydraulický válec YH-10/30	*150439	100	45	30	14,3	6,4	44	175	67	4,0
10	dvoučinný hydraulický válec YH-10/80	*150446	100	45	80	14,3	6,4	116	225	67	5,0
10	dvoučinný hydraulický válec YH-10/150	*150453	100	45	150	14,3	6,4	218	295	67	6,7
10	dvoučinný hydraulický válec YH-10/250	*150460	100	45	250	14,3	6,4	363	395	67	9,0
20	dvoučinný hydraulický válec YH-20/50	*150477	200	100	50	28,6	14,3	142	195	85	7,0
20	dvoučinný hydraulický válec YH-20/150	*150484	200	100	150	28,6	14,3	424	310	85	11,0
20	dvoučinný hydraulický válec YH-20/250	*150491	200	100	250	28,6	14,3	707	410	85	14,0
30	dvoučinný hydraulický válec YH-30/200	*150507	300	140	200	42,9	20	884	355	102	19,0
30	dvoučinný hydraulický válec Yh-30/350	*150514	300	140	350	42,9	20	1547	510	102	27,0
50	dvoučinný hydraulický válec YH-50/150	*150521	500	220	150	71,5	31,5	1064	325	125	27,0
50	dvoučinný hydraulický válec YH-50/350	*150538	500	220	350	71,5	31,5	2481	525	125	42,0
50	dvoučinný hydraulický válec YH-50/500	*150545	500	220	500	71,5	31,5	3544	685	125	52,0
70	dvoučinný hydraulický válec YH-70/150	*150552	700	330	150	100	47,2	1478	335	146	37,0
70	dvoučinný hydraulický válec YH-70/350	*150569	700	330	350	100	47,2	3449	540	146	56,0
100	dvoučinný hydraulický válec YH-100/50	*150576	1000	450	50	143	64,4	716	265	180	49,0
100	dvoučinný hydraulický válec YH-100/150	*150583	1000	450	150	143	64,4	2148	365	180	64,0
100	dvoučinný hydraulický válec YH-100/350	*150590	1000	450	350	143	64,4	5010	565	180	94,0
100	dvoučinný hydraulický válec YH-100/500	*150606	1000	450	500	143	64,4	7157	725	180	118,0
200	dvoučinný hydraulický válec YH-200/150	*150613	2000	900	150	286	128,7	4253	410	250	137,0
200	dvoučinný hydraulický válec YH-200/350	*150620	2000	900	350	286	128,7	9924	620	250	198,0
200	dvoučinný hydraulický válec YH-200/500	*150637	2000	900	500	286	128,7	14177	780	250	244,0
