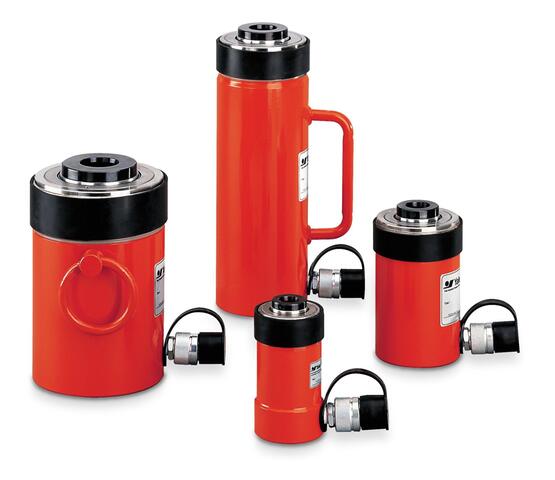

Duté válce YCS a YCH

Výrobce: Yale

Maximální provozní tlak 700 bar. Jednočinná funkce s pružinovým vratným chodem u modelu hydraulického válce YCS, dvoučinná funkce s hydraulickým vratným chodem vhodným i pro tah u modelu hydraulického válce YCH. Velký průchozí vývrt v ose pístnice.

Tento produkt je k dispozici na nezávaznou poptávku.

Poptat

Požadujete jiný produkt od tohoto výrobce nebo potřebujete poradit?

Poslat dotaz či poptávku

Popis produktu „Duté válce YCS a YCH“

Jednočinné duté hydraulické válce YCS

pístnice malého hydraulického válce tvrdě pochromována, vedena dvojitým bronzovým pouzdrem
hydraulický válec dodáván včetně objímky rychlospojky a tlačného nástavce
těleso malého hydraulického válce i pístnice jsou zhotoveny z chrommolybdenové oceli, zušlechtěné tepelným zpracováním
sériová vybavení objímkou rychlospojky CFY-1 S ochranným prachovým víčkem CDF-9
větší válce jsou opatřeny držadlem pro přenášení případně závěsnými oky
s metrickými závity pro připevnění
připojovací závit 3/8″ NPT

Díky průchozímu středovému vývrtu se tyto malé hydraulické válce s dutým pístem hodí pro všechny účely, kde jsou požadovány velké tažné síly, přenášené přes závitové svorníky např. při předepínání tažných kotev, zalisování a vylisování ložisek, vytahování rour a přesuny těžkých konstrukcí

Nosnost	Model	EAN-Nr.	Tlačná síla	Zdvih	Účinná plocha	Objem oleje	Stavební výška	Průměr díry	Průměr válce	Hmotnost
t			kN	mm	cm2	cm3	mm	mm	mm	kg
12	Hydraulický válec YCS-12/40	*150873	120	40	17,2	71	142	20	70	3,5
12	Hydraulický válec YCS-12/75	*150880	120	75	17,2	132	195	20	70	4,5
21	Hydraulický válec YCS-21/50	*150897	214	50	30,5	153	173	27	100	8,5
21	Hydraulický válec YCS-21/150	*150903	214	150	30,5	458	335	27	100	15,0
33	Hydraulický válec YCS-33/60	*150910	335	60	47,9	287	193	33	114	12,0
33	Hydraulický válec YCS-33/150	*150927	335	150	47,9	716	343	33	114	21,0
57	Hydraulický válec YCS-57/70	*150934	567	70	81	562	242	42	150	25,0
62	Hydraulický válec YCS-62/150	*150941	618	150	88,3	1330	335	55	163	38,0
93	Hydraulický válec YCS-93/75	*150958	930	75	133	990	280	80	214	55,0

Dvoučinné duté hydraulické válce YCH

pístnice dvoučinná je tvrdě pochromována, vedena dvojitým bronzovým pouzdrem
včetně objímky rychlospojky a tlačného nástavce
těleso válce dvoučinného hydraulického válce i pístnice jsou zhotoveny z chrommolybdenové oceli, zušlechtěné tepelným zpracováním
sériová vybavení objímkou rychlospojky CFY-1 S ochranným prachovým víčkem CDF-9
větší válce jsou opatřeny držadlem pro přenášení případně závěsnými oky
s metrickými závity pro připevnění
malý hydraulický válec má připojovací závit 3/8″ NPT

Nosnost	Model	EAN-Nr.	Tlačná síla	Tažná síla	Zdvih	Účinná plocha	Objem oleje	Stavební výška	Průměr díry	Průměr válce	Hmotnost
t			kN	kN	mm	cm2	cm3	mm	mm	mm	kg
33	Hydraulický válec YCH-33/150	*150965	335	180	150	47,9	716	310	33	114	19
33	Hydraulický válec YCH-33/250	*150972	335	180	250	47,9	1200	415	33	114	25
62	Hydraulický válec YCH-62/250	*150989	618	300	250	88,3	2220	452	55	163	55
93	Hydraulický válec YCH-93/250	*150996	930	450	250	133	3320	465	55	193	82
100	Hydraulický válec YCH-100/40	*151009	1000	500	40	143	578	190	55	200	38
140	Hydraulický válec YCH-140/200	*151016	1400	700	200	200	4080	383	80	253	115

Jednočinné hydraulické válce společnosti Yale a především model YS se vyznačuje velmi širokou nabídkou co se týče velikostí:

Z velké části se řadí mezi malé hydraulické válce, které jsou rozměrově drobné, samotné váží do pouze 5 kilogramů, přičemž ale mají nosnost třeba od 5 do 20 tun.
Nicméně vedle těchto malých hydraulických válců najdete i jejich větší a těžší zástupce. Některé z modelů YS mohou sice vážit o několik desítek kilogramů víc (orientačně 30–50 kg), avšak s tím se zvýší i jejich maximální nosnost, která se pohybuje mezi 30 až 100 tunami.

Celou nabídku jednočinných hydraulických válců s pružinovým návratem YS od Yale najdete v přiložené tabulce nebo v katalogovém listu, kde si můžete vybrat podle vámi požadovaných vlastností.

Co jsou to dvoučinné pístnice?

Dvoučinná pístnice je prvek, který přenáší pohyb uvnitř hydraulického nebo pneumatického válce. Na rozdíl od jednočinného provedení, kde píst pracuje pouze jedním směrem a zpět se vrací například pružinou nebo tíhou, dvoučinné řešení válce využívá tlak média na obě strany pístu. To znamená, že dokáže aktivně vyvíjet sílu při vysouvání i zasouvání. Díky tomu je ovládání pohybu dvoučinné pístnice rychlejší, přesnější a plynulejší, což je výhodné například u zvedacích mechanismů, manipulační techniky nebo výrobních linek.
